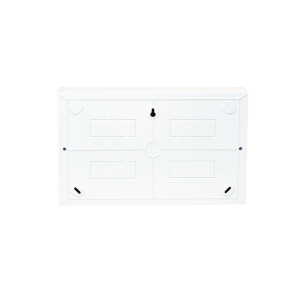

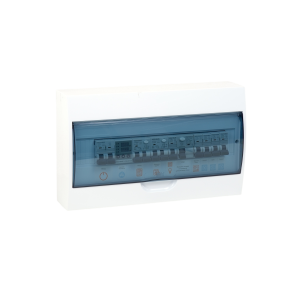

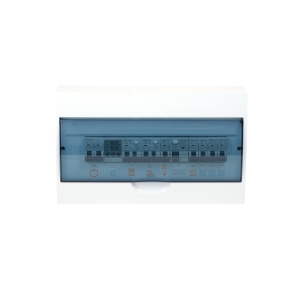

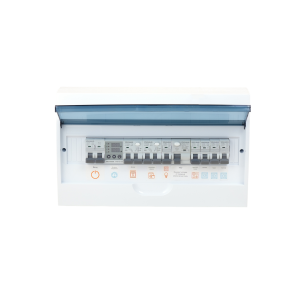

Готовый однофазный щит для квартиры, частного дома, дачи, офиса или небольшого коммерческого помещения. Навесной корпус IEK на 18 модулей устанавливается прямо на стену и не требует подготовки ниши.
Щит оснащён расширенным комплектом автоматики VOLTHAUS: вводным двухполюсным автоматом 50 А, реле напряжения 63 А, УЗО типа A, дифференциальным автоматом и групповыми автоматами на 10, 16 и 32 А.
Автоматика VOLTHAUS обеспечивает надёжную защиту электросети, стабильную работу оборудования и безопасность электрощита.

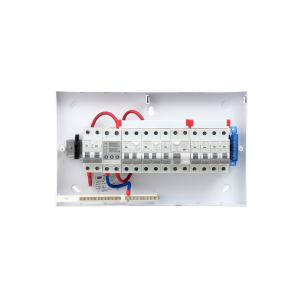

Сборка обеспечивает защиту от перегрузки, короткого замыкания, токов утечки и опасных перепадов напряжения. Внутренняя коммутация выполнена проводом ПуГВнг(А)-LS 1×10 мм² с применением шины FORK, нулевой шины и металлических ограничителей на DIN-рейке.
Комплектация

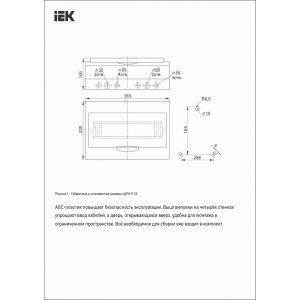

• щит распределительный навесной IEK ЩРн-П-18, 18 модулей, IP41 MKP12-N-18-40-10 — 1 шт.;
• автоматический выключатель VOLTHAUS VYM9, 2 полюса, 50 А, характеристика C, 6 кА VYM9-2P-C50-6кА — 1 шт.;
• реле контроля напряжения VOLTHAUS VPS8 02 U, 63 А VPS8-02U-63A — 1 шт.;
• дифференциальный автомат VOLTHAUS VYR9N, электромеханический, 1P+N, 16 А, 30 мА, характеристика C, тип A, 6 кА VYR9NМ-2Р-C16-30mA-A-6кА — 2 шт.;
• устройство защитного отключения VOLTHAUS VYL9, электромеханическое, 1P+N, 63 А, 30 мА, тип A VYL9М-2Р-63A-30mA-A-6кА — 1 шт.;
• автоматический выключатель VOLTHAUS VYM9, 1 полюс, 10 А, характеристика C, 6 кА VYM9-1P-C10-6кА — 1 шт.;
• автоматический выключатель VOLTHAUS VYM9, 1 полюс, 16 А, характеристика C, 6 кА VYM9-1P-C16-6кА — 3 шт.;
• автоматический выключатель VOLTHAUS VYM9, 1 полюс, 32 А, характеристика C, 6 кА VYM9-1P-C32-6кА — 1 шт.;
• соединительная шина EKF типа FORK, 63 А fork-02-63 – 1 шт.;
• нулевая шина IEK ШНИ-6×9-10-С-С на DIN-изоляторе YNN10-69-10P-K07 — 1 шт.;
• провод установочный ПуГВнг(А)-LS 1×10 мм², красный 2083231 – 1 м.;
• металлический ограничитель на DIN-рейку IEK YXD10 - 2 шт.;
• наклейка с однолинейной схемой щита — 1 шт.
ГОТОВЫЙ ЩИТ — ОСТАЁТСЯ ТОЛЬКО УСТАНОВИТЬ И ПОДКЛЮЧИТЬ
