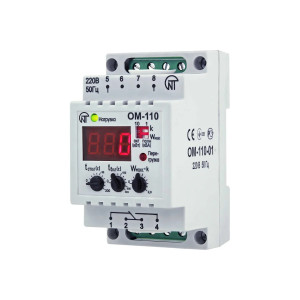

Реле ограничения мощности ОМ-110 предназначено для измерения и постоянного контроля активной или полной мощности в однофазных нагрузках.
Оно может контролировать мощности в диапазоне от 0 до 20 кВА.
Если мощность нагрузки не превышает 1,75 кВА, она подключается напрямую к ОМ-110. При мощности выше 1,75 кВА (но не более 20 кВА) подключение осуществляется через магнитный пускатель.
Пользователь может устанавливать пороги максимальной мощности (Wмакс*k), время задержки отключения (tоткл(с)) и время автоматического повторного включения (tвкл(с)) с помощью регуляторов и переключателей на лицевой панели устройства.
Кроме того, ОМ-110 выполняет функции реле напряжения, обеспечивая защиту подключенной нагрузки от недопустимых колебаний в сети.
Данное устройство может использоваться как:
– цифровой ваттметр для измерения активной или полной мощности;
– реле ограничения потребляемой мощности;
– реле выбора приоритетной нагрузки;
– реле напряжения.
Подключение изделия осуществляется без разрыва электрической цепи. Для измерения тока используется встроенный трансформатор тока, а питание устройства обеспечивается за счет цепей измерения напряжения.
