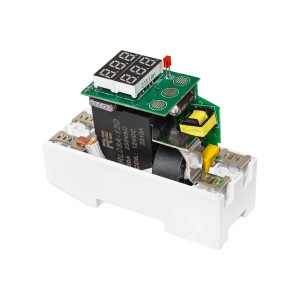

Реле напряжения с ограничителем мощности RE RМ-14kW RostokElectro

Реле напряжения с ограничителем мощности RE серии RM–14 kW предназначено для контроля и ограничения потребляемой мощности в однофазных электрических сетях. Оно обеспечивает защиту линии от перегрузок, а также пользователей от перепадов и скачков напряжения (функция реле напряжения).

Прибор сочетает в себе функции нескольких устройств:

- ограничителя мощности;
- реле напряжения;
- амперметра;
- вольтметра;
- ваттметра.

Пользователь может настраивать следующие параметры:

- допустимые пределы максимальной мощности;
- время задержки включения/отключения по мощности;
- число циклов повторного включения;
- верхние и нижние пределы отключения по напряжению;
- время задержки включения по напряжению.

Основные характеристики:

- Работа при плавающей частоте в диапазоне 45-65 Гц;
- Функция реле напряжения;
- Защита от повторных срабатываний;
- Отображение значений мощности, напряжения и тока подключенной нагрузки;
- Полноценный транзит нуля (подключение 16 кв.мм);
- Защита от случайных нажатий (блокировка кнопок);
- Высокая скорость обработки данных благодаря современному микроконтроллеру Microchip, работающему на частоте 32 МГц;
- Алгоритм True RMS;
- Внутренняя термозащита с возможностью настройки;
- Корректировка яркости дисплея;
- Формат 2-din;
- Функция памяти последнего отключения нагрузки.

Принцип работы

Прибор управляется микроконтроллером, который осуществляет анализ напряжения сетевой сети, измеряет ток и вычисляет мощность подключенной нагрузки, отображая результаты на цифровых индикаторах.

Измерение тока производится с использованием встроенного трансформатора тока, а коммутирование нагрузки осуществляется с помощью электромагнитного реле.

Прибор включает функцию реле напряжения, параметры которой (верхний и нижний пределы, время задержки включения) регулируются пользователем. Нагрузка отключается, если значение напряжения выходит за установленные границы, а вновь включается автоматически после возвращения напряжения в допустимый диапазон.

Ограничитель мощности может применяться как с бытовыми электросетями частотой 50 Гц, так и с источниками напряжения с нестабильной «плавающей» частотой (например, генераторами). Для этого предусмотрена опция выбора режима контроля частоты.

Чтобы настроить ограничитель мощности, необходимо установить предел максимальной мощности, время задержки включения и отключения по мощности, а также количество циклов повторного включения при отключении. Если потребляемая мощность превышает установленный предел, то произойдет отключение нагрузки с задержкой, которую задает пользователь. Все настройки сохраняются в энергонезависимой памяти.
