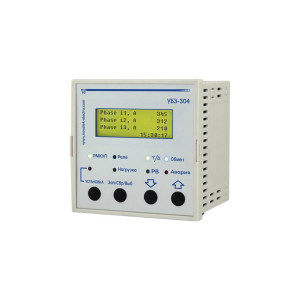

Универсальный блок защиты УБЗ-304 предназначен для охраны асинхронных электродвигателей с мощностью от 2,5 до 315 кВт, используя внешние стандартные токовые трансформаторы с выходным током 5 А.
Этот защитный блок обеспечивает защиту электродвигателей в следующих ситуациях:
- При некачественном сетевом напряжении (включая недопустимые скачки, обрыв фаз, нарушение последовательности и слипание фаз, перекос фазных или линейных напряжений, а также снижение или повышение частоты сети за пределы заданных значений).
- При механических перегрузках (симметричная перегрузка по фазным или линейным токам).
- При превышении порогового значения током обратной последовательности.
- При несимметрии фазных токов, которая не связана с перегрузкой и может указывать на проблемы с изоляцией внутри двигателя или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности).
- При отсутствии момента на валу электродвигателя (например, в случае "сухого хода" для насосов) – защита от недостаточного пускового и/или рабочего тока.
- При затянутом пуске двигателя или блокировке ротора.
- При недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед стартом).
- При замыкании на "землю" обмотки статора во время работы – защита от токов утечки на землю.
- При тепловой перегрузке двигателя.
- При перегреве обмоток (определяемом по температуре обмоток с использованием встроенных температурных датчиков или по температуре корпуса при использовании внешних датчиков температуры).
