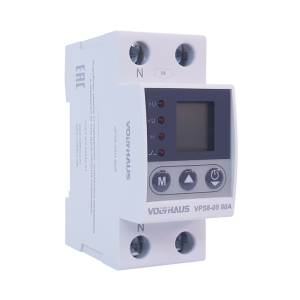

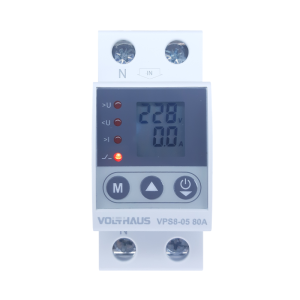

Реле контроля напряжения VOLTHAUS VPS8 05 U 80A

Реле напряжения VOLTHAUS VPS8 05 U 80A
Устройство защиты (реле контроля напряжения) серии VPS8 предназначено для защиты бытового оборудования от повышенного или пониженного напряжения в сети, а также перегрузки по току, с функцией автоматического восстановления после срабатывания. Используется при построении вводно-распределительных электрощитов в квартирах, загородных домах, офисных и промышленных объектов. Применяется в электрических цепях переменного тока с частотой 50/60 Гц, номинальным напряжением 220 В.

Особенности:
- номинальный ток 80 А;
- ЖК-дисплей обеспечивает более комфортное чтение показаний;

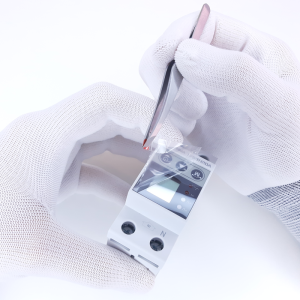

- на экране имеется защитная пленка, которая обычно удаляется вначале использования устройства.
- заводские настройки и возможность гибкой настройки под индивидуальные потребности пользователя;
- встроенный варистор повышает надежность в реальных условиях сети;
- широкий диапазон рабочих частот 45-65Гц, обеспечивающий работу в условиях нестабильной частоты, например, при питании от генератора;
- мониторинг напряжения и тока (контроль параметров сети в реальном времени);
- клеммы с защитными шторками;
- поддержка вилочных (Fork) и гребенчатых (Pin) шин;
- индивидуальная упаковка и руководство в комплекте.

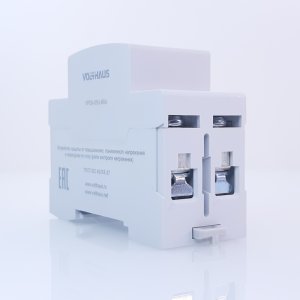

В РКН Volthaus серии VPS8 применена схема без разрыва нулевого проводника. Это инженерное решение устраняет лишние контакты, снижая нагрев и повышая общую отказоустойчивость устройства для долгосрочной стабильной работы. Это исключает нецелесообразное усложнение и удорожание конструкции. Благодаря этому нулевой провод можно подключить транзитом (к обеим клеммам) или только к одной из них. Независимо от выбранного способа перемычка гарантирует неразрывность нулевой цепи. Вы выбираете исключительно наиболее удобный для монтажа вариант.

Ключевым компонентом РКН Volthaus серии VPS8 является исполнительное бистабильное реле с магнитной блокировкой. Его управление осуществляется коротким импульсом, что обеспечивает два ключевых эксплуатационных преимущества:
1. Увеличенный срок службы.
Благодаря магнитной блокировке катушка исполнительного реле не греется между переключениями — ток через неё протекает только в момент короткого управляющего импульса. Исполнительные бистабильные реле, подобранные в соответствии с параметрами каждой модификации, обеспечивают работу РКН в рамках предусмотренных характеристик. Ресурс РКН составляет не менее 10 000 циклов при номинальной нагрузке, поэтому в реальных условиях эксплуатации ресурс РКН существенно выше.
2. Энергоэффективность. .
Исполнительное бистабильное реле, управляемое коротким импульсом, исключает постоянное энергопотребление катушки реле и обеспечивает отсутствие потерь энергии в рабочем режиме между переключениями. Это соответствует принципам современных энергоэффективных решений и ведёт к сокращению эксплуатационных затрат в течение срока службы устройства.

Дополнительные функции:
- встроенный счётчик киловатт-часов, позволяющий осуществлять дополнительный контроль расхода электроэнергии в тех случаях, когда это необходимо, например, при использовании или аренде коммерческих объектов;

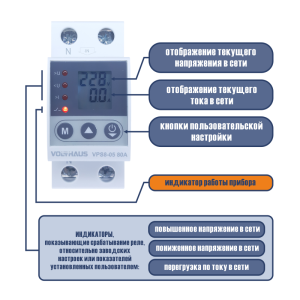

- в штатном режиме реле контроля напряжения выполняет функции вольтметра и амперметра, отображая текущие значения напряжения сети и силу тока, потребляемую подключённой нагрузкой;
- дополнительная защита от перегрузок благодаря возможности установить лимит по нагрузке в диапазоне от 1А до 80А с шагом 1А, при превышении этого лимита устройство автоматически отключит питание;
- функция сброса настроек до заводских значений.

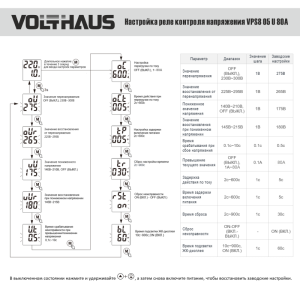

Возможности регулировок:
- значение перенапряжения 230...300 В / ВЫКЛ., шаг настройки 1 В (заводская настройка 275 В);
- значение восстановления от перенапряжения 225...295 В, шаг настройки 1 В (заводская настройка 265 В)
- пониженное значение напряжения 140...210 В / ВЫКЛ., шаг настройки 1 В (заводская настройка 175 В);
- значение восстановления при пониженном напряжении 145...215 В (заводская настройка 180 В)
- время срабатывания при сбое напряжения 0,1...10 с, шаг настройки 0,1 с (заводская настройка 0,5с);
- значение ограничения по току (лимит по нагрузке) 1...80А / ВЫКЛ., шаг настройки 0,1 А (заводская настройка 80 А);
- значение задержки срабатывания 2...600 с, шаг настройки 1 с (заводская настройка 5 с);
- время сброса 2...900 с, шаг настройки 1 с (заводская настройка 30 с)
- сброс неисправности ВКЛ./ВЫКЛ. (заводская настройка ВКЛ.)

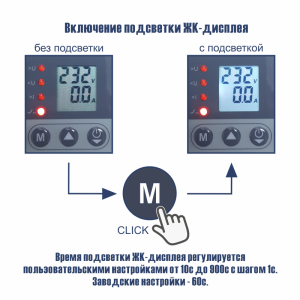

- регулировка времени подсветки ЖК-дисплея 10...900 с, наг настройки 1 с (заводская настройка 60 с).

Реле контроля напряжения необходимо для защиты домашней техники, различных устройств и оборудования от повреждений, вызванных перепадами напряжения. Применение реле контроля напряжения помогает избежать дорогостоящего ремонта или замены повреждённой техники, а также повышает общую надёжность и долговечность электрической системы. Стоимость реле несравнима с расходами, которые могут возникнуть при перегорании техники из-за нестабильного напряжения. Это устройство защитит вашу технику от поломок и продлит срок её службы.

В рабочем положении устройство показывает текущее напряжение сети и потребляемый ток. Реле контроля напряжения имеет заводские настройки, которые можно изменить в зависимости от предполагаемых условий эксплуатации. Прежде всего это верхний и нижний пределы напряжения, при которых устройство отключит и автоматически включит нагрузку в диапазоне установленного безопасного порога. Функциональность устройства не ограничивается только контролем напряжения. Функция контроля тока предполагает отключение нагрузки при превышении установленного значения тока. Диапазон установки от 1А до 80А с шагом 1А. Эту функцию можно отключить, если она не требуется. Кроме того, устройство оснащено счётчиком кВт·ч. Это удобно, если нужно отслеживать потребление электроэнергии. Сброс счётчика возможен через возврат к заводским настройкам, однако после этого потребуется заново настроить параметры, если они были изменены относительно заводских значений. Подробная информация о настройках содержится в руководстве, которое идет в комплекте с устройством.

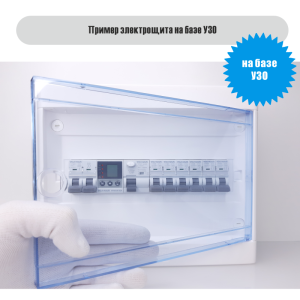

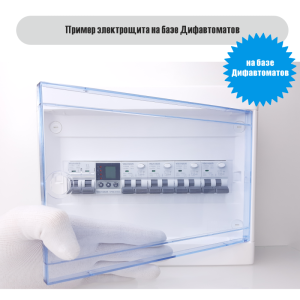

Для однофазного подключения необходимо одно устройство, а для трёхфазного — три устройства (по одному на каждую фазу). Обычно реле контроля напряжения устанавливаются сразу после вводного автомата.

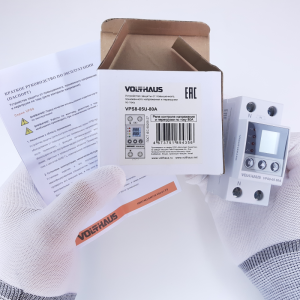

Комплектация:
1. Реле контроля напряжения - 1 шт.
2. Руководство по эксплуатации (паспорт) - 1 шт.
3. Индивидуальная упаковка - 1 шт.
